Переходники SCHIEDEL

Одноконтурные переходники Утепленные переходники

Одноконтурные переходники

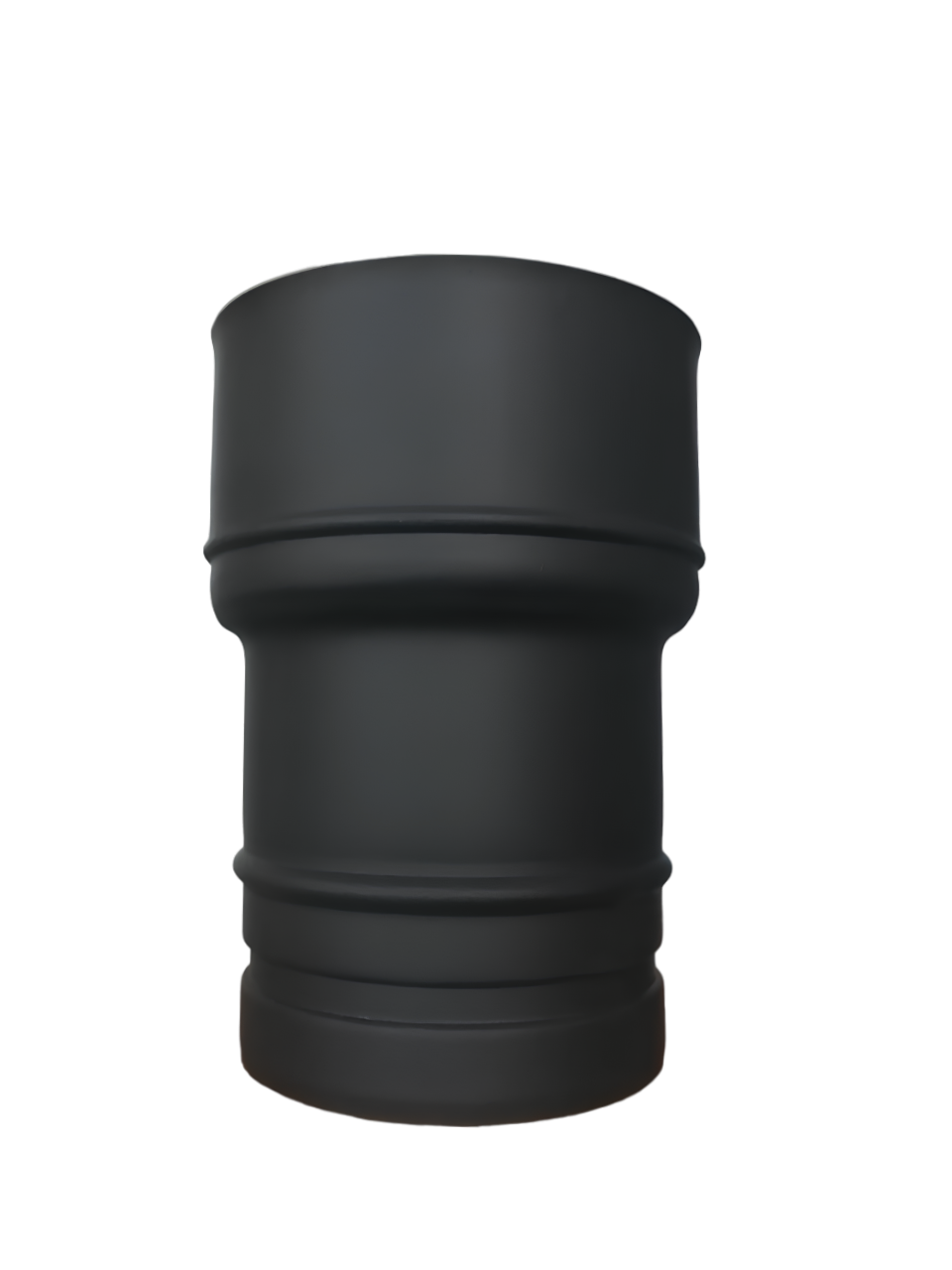

	Prima Plus	Prima 1	Prima Plus (крашеный)	Prima Ultra	Декоративный переходник ЭСТЕТ
Марка внутренней стали и ее толщина	AISI 316 L / 0,6 мм	AISI 316 L / 1,0 мм	AISI 316 L / 0,6 мм	AISI 310 S / 1,0 мм	AISI 316 L / 0,6 мм
Верхнее соединение	Prima Plus / Prima 1 / (Permeter/PM Ultra/ PM ЭСТЕТ)* (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / (Permeter/PM Ultra/ PM ЭСТЕТ)* (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / (Permeter/PM Ultra/ PM ЭСТЕТ)* (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / (Permeter/PM Ultra/ PM ЭСТЕТ)* (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / (Permeter/PM Ultra/ PM ЭСТЕТ)* (гладкий раструб)
Нижнее соединение	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Теплогенератор (подключение по конденсату с наружной гладкой декоративной оболочкой)
Цвет	Полированная нерж. сталь	Полированная нерж. сталь	Черный / Серый	Черный / Серый	Черный / Серый
Описание	Базовый переходник. Выполняет роль элемента подключения к теплогенератору. Также может являться переходом с меньшего на больший диаметр дымохода.	Базовый переходник. Выполняет роль элемента подключения к теплогенератору. Также может являться переходом с меньшего на больший диаметр дымохода.	Крашеный базовый переходник. Выполняет роль элемента подключения к теплогенератору. Также может являться переходом с меньшего на больший диаметр дымохода.	Крашеный переходник из стали с повышенной жаропрочностью (AISI 310 S). Выполняет роль элемента подключения к теплогенератору. Также может являться переходом с меньшего на больший диаметр дымохода.	Декоративный переходник. Выполняет роль элемента подключения дымохода к теплогенератору. Особенность переходника заключается в том, что он имеет гладкую наружную поверхность и специальный капельник, предотвращающий попадание condensate на поверхность теплогенератора.
Пример артикула	Переход с ø 100 мм на ø 130 мм: 101785 (стр. 55)	Переход с ø 100 мм на ø 160 мм: 103474 (стр. 69)	Переход с ø 113 мм (черный) на ø 130 мм (черный): 158688 (стр. 56)	Переход с ø 113 мм (черный) на ø 130 мм (черный): 176378 (стр. 59)	ø 150 мм (черный): 102831 (стр. 56)
Внешний вид

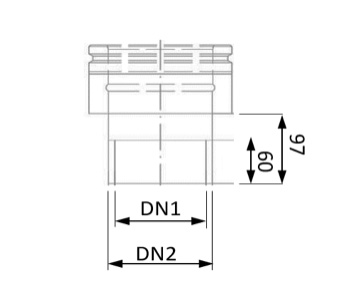

Эскиз

* Элементы серии Prima можно соединять напрямую с элементами серии Permeter (в том числе Ultra и Эстет), однако для того, чтобы закрыть изоляцию, необходимо использовать дополнительно один из переходников Prima Plus-Permeter.

Утепленные переходники

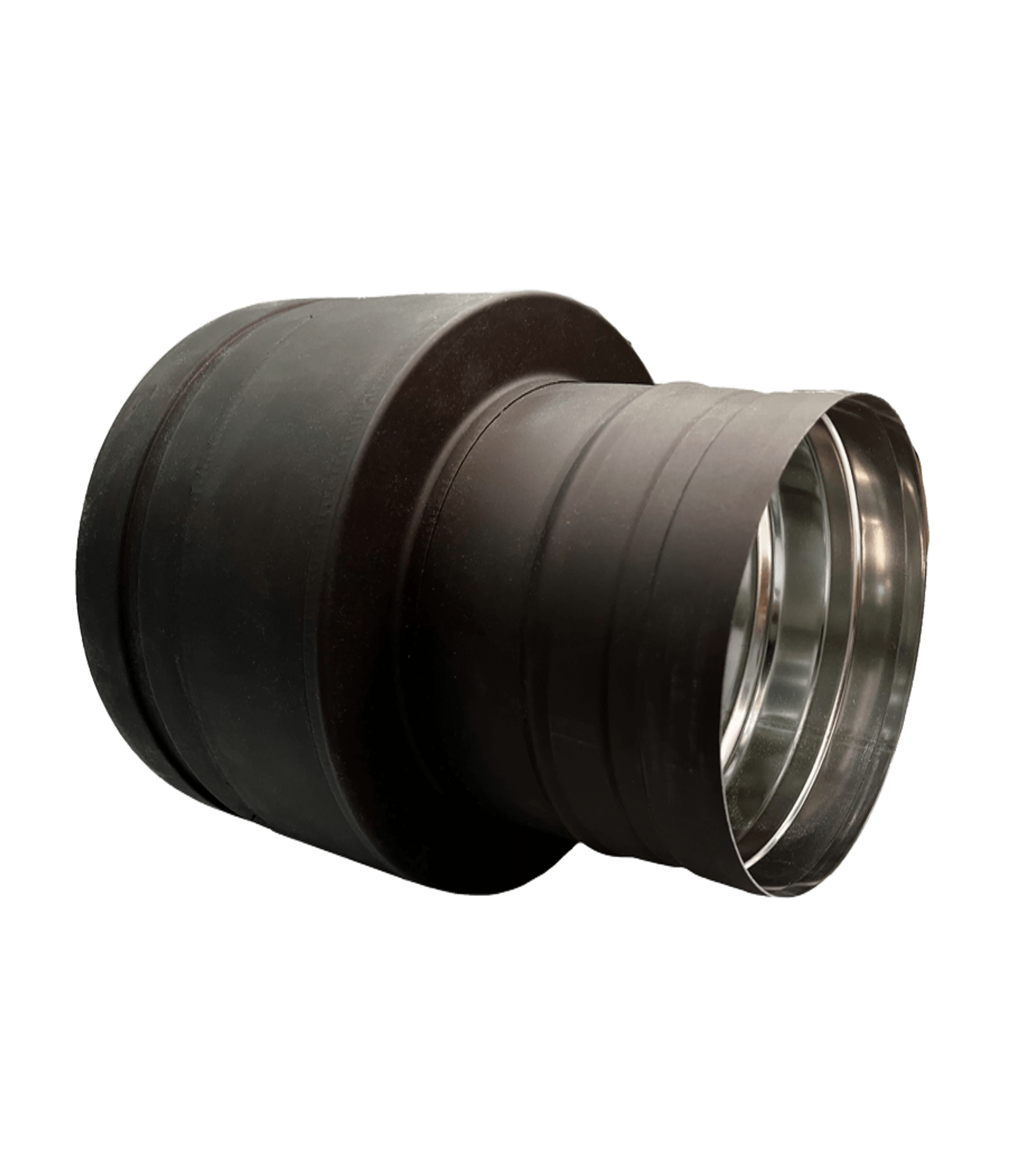

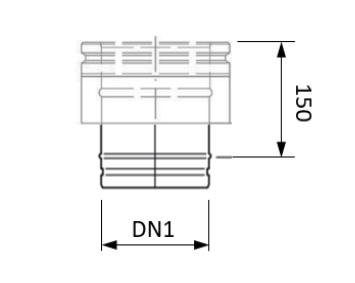

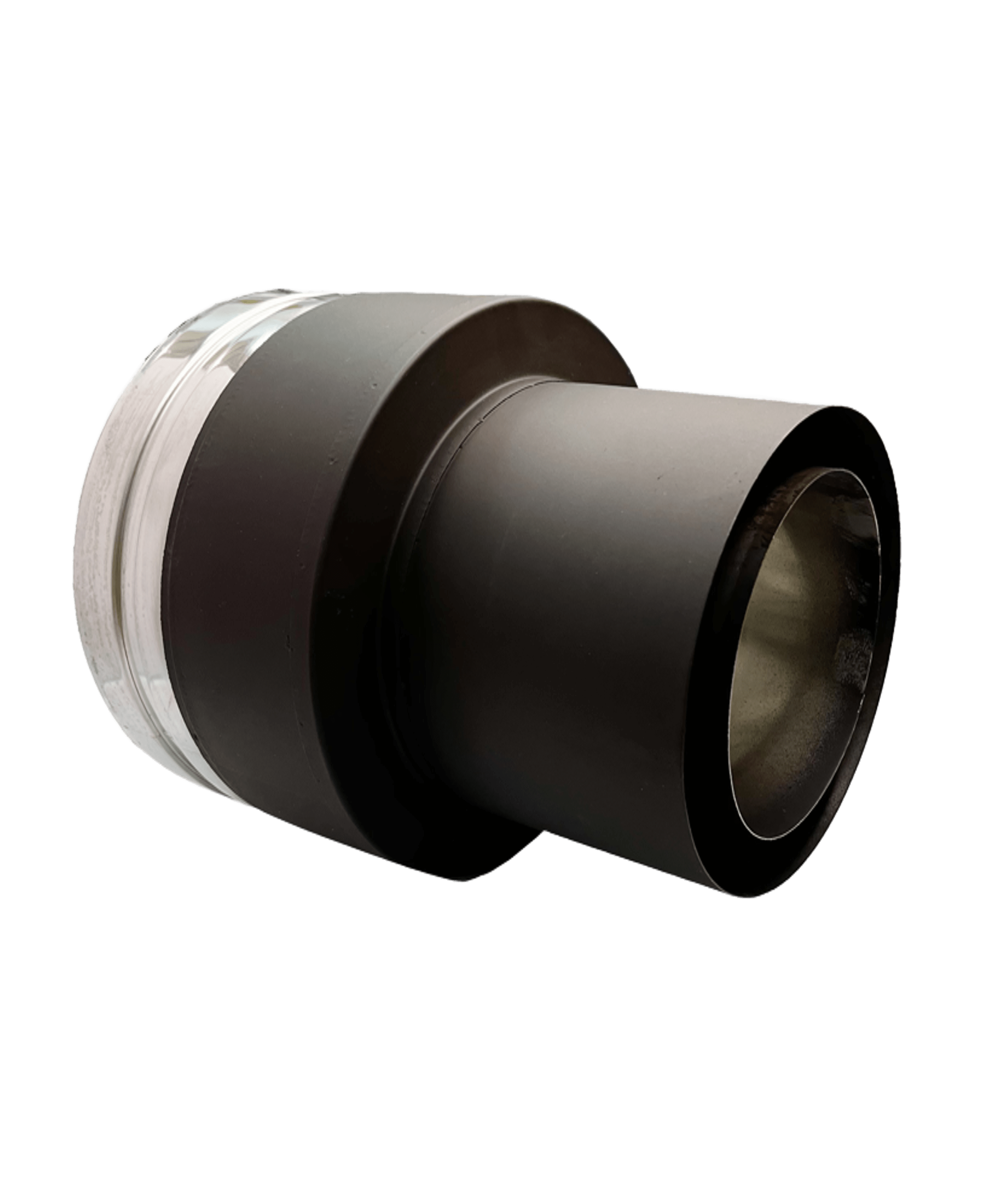

Марка внутренней стали и толщина	Prima Plus - Permeter	Prima Plus - Permeter ЭСТЕТ	Декоративный переходник ЭСТЕТ	Переходник Топка - Permeter	Переходник с 25-й на 50-ю изоляцию
Марка внутренней стали и толщина	AISI 444 / 0,5 мм	AISI 444 / 0,5 мм	AISI 444 / 0,5 мм	AISI 444 / 0,5 мм	AISI 444 / 0,5 мм
Верхнее соединение	Permeter / Permeter ULTRA (рельефный раструб с накатками и углублениями)	Permeter Эстет / Permeter / Permeter ULTRA (гладкий раструб)	Permeter Эстет / Permeter / Permeter ULTRA (гладкий раструб)	Permeter / Permeter ULTRA (рельефный раструб с накатками и углублениями)	Permeter 50 / Permeter ULTRA 50 (рельефный раструб с накатками и углублениями)
Нижнее соединение	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Prima Plus / Prima 1 / Теплогенератор (рельефный раструб с накатками и углублениями)	Теплогенератор (подключение по конденсату с наружной гладкой декоративной оболочкой)	Теплогенератор (подключение по дыму)	Permeter 25 / Permeter ULTRA 25 (рельефный раструб с накатками и углублениями)
Цвет	Черный / Серый	Черный / Серый	Черный / Серый	Черный / Серый	Черный / Серый

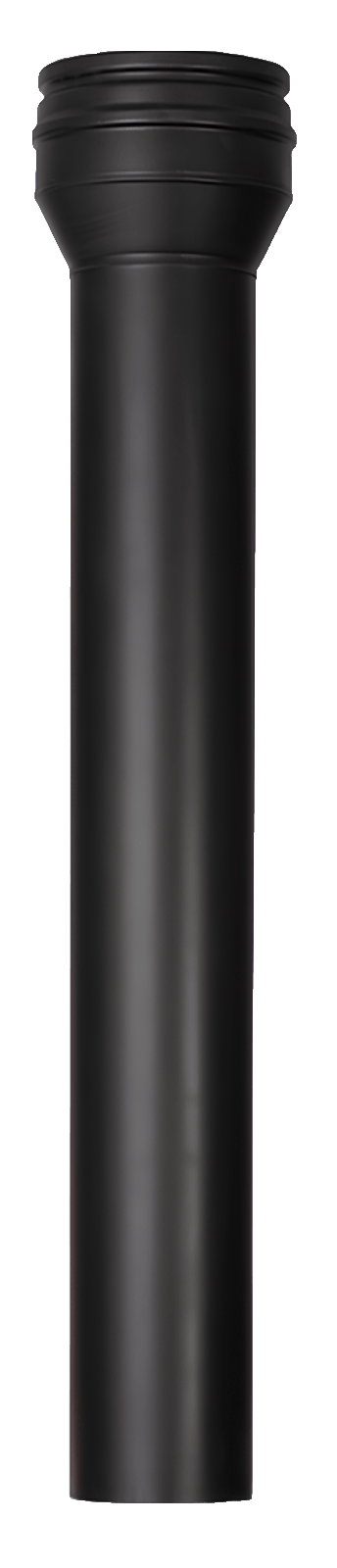

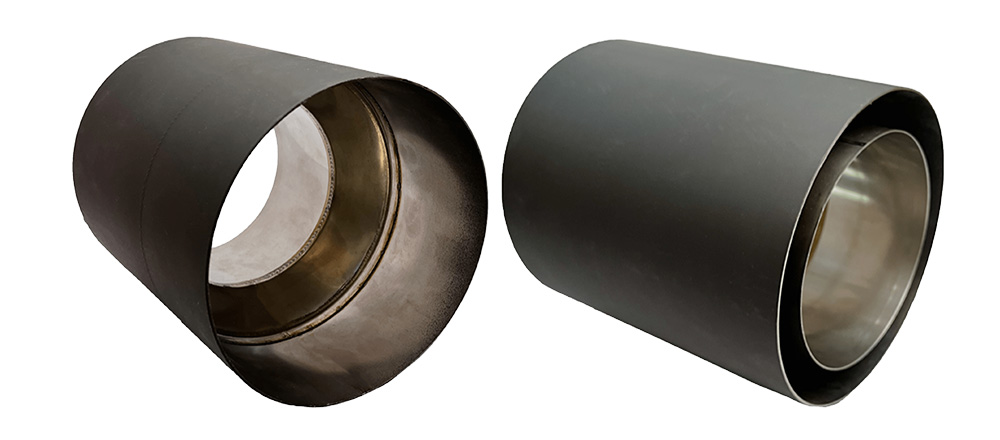

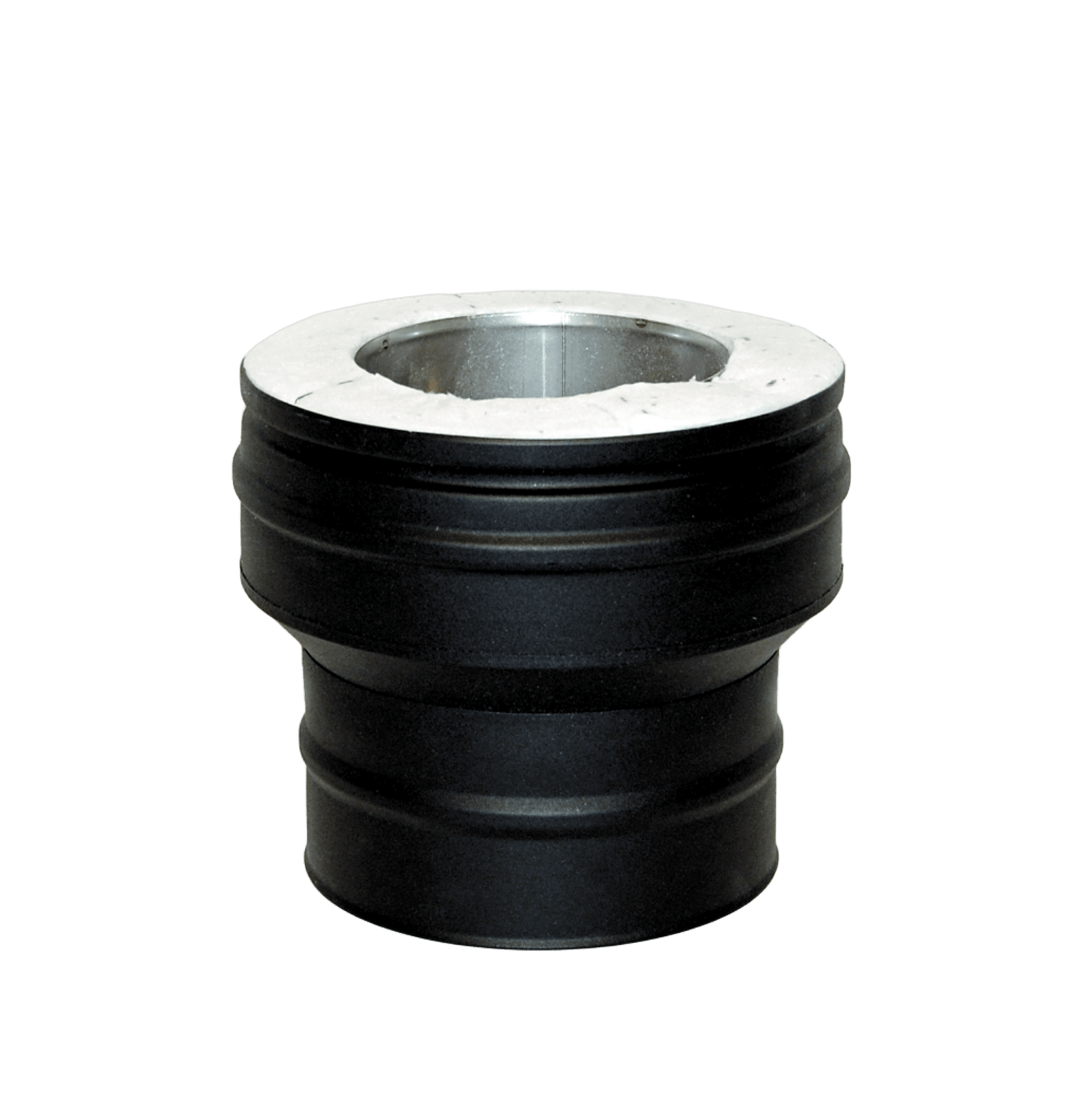

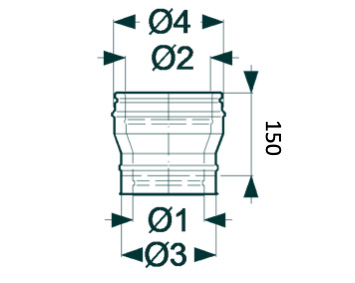

Описание	Базовый переходник. Выполняет роль элемента подключения одноконтурных (неутепленных элементов дымохода) к сэндвич-дымоходу (к утепленной части) или для подключения сэндвич-дымохода напрямую к теплогенератору.	Выполняет роль элемента подключения одноконтурных (неутепленных элементов дымохода) к сэндвич-дымоходу (к утепленной части) или для подключения сэндвич-дымохода напрямую к теплогенератору.	Декоративный переходник. Выполняет роль элемента подключения сэндвич-дымохода напрямую к теплогенератору. Особенность переходника заключается в том, что он имеет гладкую наружную поверхность и специальный капельник, предотвращающий попадание конденсата на поверхность теплогенератора.	Базовый переходник. Выполняет роль элемента подключения сэндвич-дымохода к теплогенератору. Является переходом с одноконтурной части дымохода на утепленную. Также является разгонным участком для охлаждения дымовых газов. Имеет длину 1000 мм (одноконтурная часть 850 мм, которую можно укорачивать).	Переходник для перехода элементом дымохода с 25-й изоляцией на 50-ю.
Пример артикула	ø 150 мм (черный/изоляция 25 мм): 111280 ø 200 мм (черный/изоляция 25 мм): 111741 (стр. 12; для системы ULTRA стр. 27)	ø 150 мм (черный/изоляция 25 мм): 103445 ø 200 мм (черный/изоляция 25 мм): 103449 (стр. 34)	ø 150 мм (черный/изоляция 25 мм): 102281 ø 200 мм (черный/изоляция 25 мм): 102282 (стр. 34)	ø 150 мм (черный/изоляция 25 мм): 115915 ø 200 мм (черный/изоляция 25 мм): 116830 (стр. 12; для системы ULTRA стр. 27)	Переход с ø 150 мм (черный/изоляция 25 мм) на ø 150 мм (черный/изоляция 50 мм): 114483 (стр. 12)
Внешний вид
Эскиз
